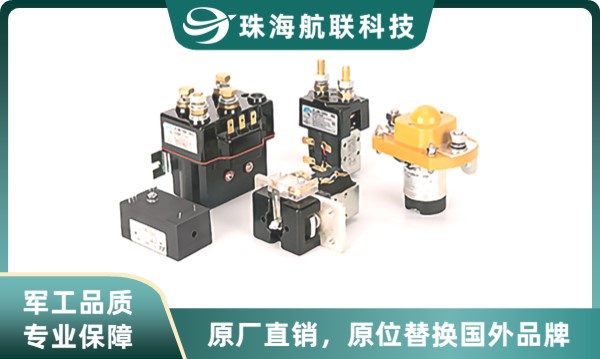

接觸器是一種接通或切斷電動機或其他負載主電路的自動切換電器。

接觸器是利用電磁、氣動或液壓原理來使開關打開或斷開的電器，具有斷電能力強、動作迅速、操作安全等優點。

接觸器用于頻繁操作、遠距離控制強電電路，并具有低壓釋放的保護性能。

接觸器通常分為交流接觸器和直流接觸器。電力控制系統中廣泛使用電磁式交流接觸器。

交流接觸器的結構和工作原理

(1) 基本結構：

接觸器電磁機構：由吸引線圈、動鐵心（銜鐵）、靜鐵心和反力彈簧組成。

接觸器觸點系統：由主觸點和輔助觸點組成。主觸頭用于通斷主電路，輔助觸頭用于控制電路中。

接觸器滅弧系統：滅弧罩及滅弧柵片

(2)工作原理：

當線圈通電后，銜鐵被吸合，帶動主觸點閉合，接通電路，輔助觸點也閉合或斷開；

當線圈斷電后，銜鐵被釋放，主觸點復位，電路斷開，輔助觸點也斷開或閉合。

(3) 文字符號：KM

接觸器的線圈：連接于控制電路

接觸器的主觸點：用于主電路（流過電流大，需加滅弧裝置）

接觸器的輔助觸點：用于控制電路（流過電流小，無需滅弧裝置）
